Industrijska oprema za spajanje

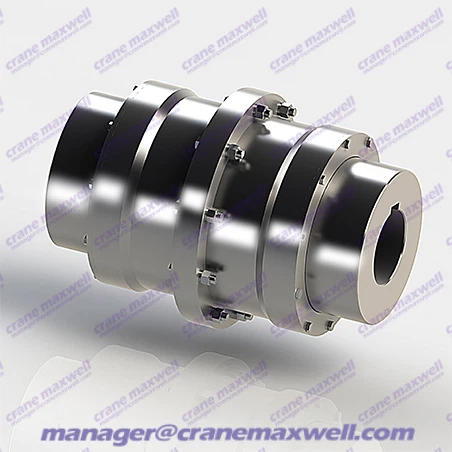

Priključivanje zupčanog bubnja s rukavima je visokog momenta za moment bubnjeve zupčanika koja je čvrsto fiksna i ne može se pomaknuti aksijalno, ali omogućava kutna i radijalna odstupanja. Pogodan je za strogo usklađene prenose teške opterećenja.

Pošaljite upit

Opis

Opis proizvoda

Struktura i princip rada

Struktura:

Sastoji se od dva rukava s vanjskim zubima i intermedijarnim rukavima s unutarnjim zubima, ali dužina intermedijarnog rukava je fiksna i ne može se proširiti.

Princip rada:

Dva rukava povezana su s osovinama opreme na oba kraja, a intermedijarni rukavac prenosi moment kroz angažman zuba bubnja.

Ne može se pomaknuti aksijalno, a može komplikovati samo ugaono odstupanje (otklon kada se dva osovina nisu usredsređena) i mala količina radijalnog zapremina.

Pogodan je za krutu vezu i ne može apsorbirati aksijalni premještanje (poput promjena dužine osovine uzrokovane termičkom ekspanzijom i kontrakcijom).

Scenariji aplikacija

product-555-369
Tipične primjene priključaka bubnja s intermedijarnim rukavima
Primjenjivo na situacije u kojima su dvije osovine strogo usklađene, a aksijalni položaj je fiksan, poput

Teške mašine (kotrljači, rudarske mašine) - zahtijeva visoku krutost i veliki prijenos zakretnog momenta.

Precizni prijenos (vreteno za mašinu) - Izbjegavajte aksijalni pokret koji utječe na tačnost obrade.

Oprema za dugu osovinu (brod za brodove) - Intermedijarni rukavac je fiksan za sprečavanje akumulacije aksijalnog pomaka.

Sažetak prednosti i nedostataka

Skupljanje bubnja za srednje rukave product-555-369
✅ Prednosti:

Struktura je krutija i pogodna za visoki obrtni moment i veliki prijenos opterećenja.

Nema aksijalnog pokreta, pogodan za precizni prijenos.

Dugi život i jednostavno održavanje (bez habanja kliznih dijelova).

❌ Nedostaci:

Apsorbiraju aksijalni pomak i ima visoke zahtjeve za ugradnju (moraju biti strogo usklađeni).

Ako oprema ima termičku ekspanziju i kontrakciju, može prouzrokovati dodatni stres.

product-1080-763

WGT bubnja oprema za spajanje sa srednjim rukavima
Model	Normalni obrtni moment TN / N.m	Prečnik otvora za osovinu d1 d2	Dužina otvora za osovine L		D	D1	D2	D3	D4	B	B1	F	H mim	C		C1	Težina m / kg		Masa rotacije kg: ㎡2		Količina masti kg
			Y	J1										I	II		I	II	I	II	I	II
Wgt1	800	12,14	32	-	122	115	98	88	60	58	50	30	75	30	-	-	5.66	4.86	0.008	0.0063	0.085	0.04
		16,18,19	42	-										20	14	-
		20,22,24	52	-										10	4	-
		25,28	62	44										3	3	18
		30,32,35,38	82	60												12 12
		40.42	112	84
Wgt2	1400	22,24	52	-	150	145	118	108	77	68	52	30	80	20	4	-	9.78	7.48	0.0021	0.0016	0.09	0.06
		25,28	62	-										10	3	-
		30,32,35,38	82	60										3		16
		40.42,45,48,50,56	112	84
Wgt3	2800	22,24	52	-	170	165	140	125	90	80	54	30	80	33	7	-	16.7	12.2	0.047	0.033	0.17	0.1
		25,28	62	-										23	3	-
		30,32,35,38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107
WGT4	5000	30,33,35,38	82	-	200	195	160	145	112	90	58	30	100	13	3	-	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
Wgt5	8000	30,32,35,38	82	-	225	215	180	168	128	100	63	30	100	23	3	-	35	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80,85.90	172	132
WGT6	11200	32,35,38	82	-	245	230	200	185	145	112	67	30	100	35	5	-	51.6	38	0.295	0.213	0.4	0.29
		40,4245,48,50,55,56	112	-										5		-
		60,63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
Wgt7	16000	32,35,38	82	-	272	265	230	210	160	122	74	30	120	45	5	-	68.6	45	0.53	0.35	0.6	0.44
		40,4245,45,50,55.56	112	-										15		-
		60,63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100,110	212	167
Wgt8	22400	55,56	112	-	290	272	245	225	176	136	81	30	120	29	5	-	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80,85,90,95	172	132												20
		100,110,120,125	212	167
WGT9	28000	6570,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38 28	1065	80.5	1.05	0.77	1	0.79
		80,85,90,95	172	132
		100,110,120,125	212	167
		130,140	252	202
Wgt10	45000	75	142	-	355	340	300	280	225	165	98	30	155	28 5	5	- 38 28	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132
		100,110,120,125	212	167
		130,140,150	252	202
		160	302	242
Wgt11	63000	80,90,95	172	-	412	385	345	325	256	180	112	40	175	15 8	8	- 32	216.6	169.6	3.71	2.82	1.6	1.23
		100,110,120,125	212	167
		130,140,150	252	202
		160,170,180	302	242
Wgt12	90000	120,125	212	167	440	435	375	360	288	210	125	40	205	8	8	45 32	3063	2453	6.43	4.84	2.6	1.9
		130,140,150	252	202
		160,170,100	302	242
		190,200	352	282
Wgt13	125000	140,150	252	202	490	480	425	400	320	235	136	50	205	8	8	38 32	3945	3135	10.58	7.9	3.3	2.4
		160,170,180	302	242
		190,200,220	352	282
WGT14	180000	160,170,180	302	242	545	540	462	440	362	265	158	50	240	10	10	32 10	5295	430.5	17.72	13.78	4.8	3.7
		190,200,220	352	282
		240,250,260	410	330
Wgt15	250000	160,170,180	302	242	580	-	488	-	385	280	-	50	240	10	-	43 32 10	6845	-	25.25	-	5	-
		190,200,220	352	282
		240,250,260	410	330
		280	470	380
WGT16	315000	180	302	324	650	-	560	-	440	300	-	50	240	12	-	63 32 12	9482	-	43.7	-	7	-
		190,200,220	352	282
		240,250,260	410	330
		280,300	470	380
WGT17	400000	200,220	352	282	690		600	-	460	325	-	50	280	12	-	48 12	1059	-	57.37	-	8	-
		240,250,260	410	330
		280,300,320	470	380
WGT18	500000	220	352	282	750	-	650	-	510	350	-	60	280	12	-	73 12	1399	-	59.37	-	10	-
		240,250,260	410	330
		280,300,320	470	380
		340,360	550	450
WGT 19	630000	240,250,260	410	330	775	-	690	-	535	372	-	60	350	12	-	12	1544	-	110.2	-	11	-
		280,300,320	470	380
		340,360,380	550	550
WGT20	800000	260	410	330	825	-	730	-	580	3925	-	60	350	14	-	14	2099	-	166.1	-	13	-
		280,300,320	470	380
		340,360,380	550	450
		400	650	540
Wgt21	900000	280,300,320	470	380	925	-	825	-	620	405	-	60	350	14	-	14	2482	-	242.7	-	20	-
		340,660,380	550	450
		400,420.440	650	540
Wgt22	1000000	320	470	380	950	-	850	-	665	410	-	60	400	14	-	14	2797	-	2992	-	26	-
		340,360,380	550	450
		400,420,440,450,460	650	540
Wgt23	1120000	360,380	550	450	1030	-	900	-	710	440	-	60	400	14	-	14	3183	-	388.8	-	29	-
		400,420,440,450,460,480,500	650	540
Wgt24	1400000	380	550	450	060	-	925	-	730	450	-	70	400	16	-	16	3801	-	482	-	32	-
		400,420,440,450,460,480,500	650	540
		520	800	680
